橡膠材質是我們生活當中比較廠家的一類橡膠產品，比如橡膠圈，橡膠皮帶，輪胎以及橡膠墊子等等種類的配件，不過不知道你們有沒有發現橡膠材質的一個現象，很多橡膠制品種類的材料在成型過后導致發白，這這現象是橡膠工藝的吐霜的表現，相信生活中很多人肯定都沒有見過這一幕，今天就為大家講解橡膠材料發白的前應后果！

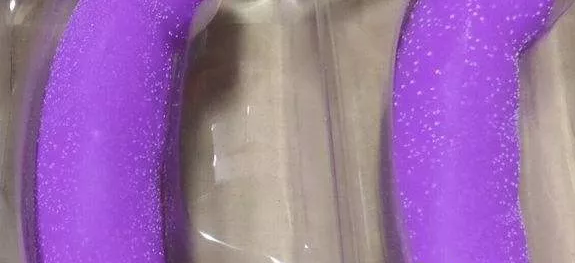

噴霜

　　橡膠制品有未硫化橡膠（以下稱膠料）和硫化橡膠（以下稱制品）之分，橡膠噴霜就包含膠料外表噴霜和制品外表噴霜。噴霜（bloom）是液體或固體配合劑由橡膠內部搬遷到橡膠外表的表象。可見橡膠內部配合劑分出，就構成了噴霜。對橡膠噴霜的方式歸納起來，大體分為三種。

　　即噴粉、噴蠟、噴油（也稱滲出）。

　　噴粉是硫化劑、促進劑、活性劑、防老劑、填充劑等粉狀配合劑分出在橡膠外表，而構成一層粉狀物。

　　噴蠟是白臘、地蠟等蠟狀物分出在橡膠外表，而構成一層蠟膜。

　　噴油是軟化劑、增粘劑、潤滑劑、增塑劑等液態配合劑分出在橡膠外表，而構成一層油狀物。

　　在實踐中，橡膠外表噴霜的方式有時是以一種方式呈現，有時卻是以兩種或三種方式一起呈現。

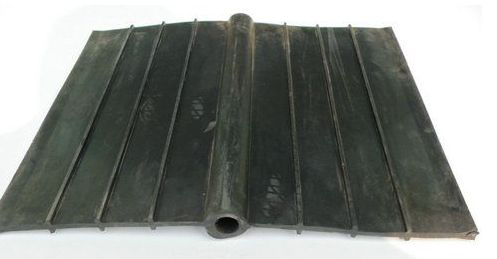

　　噴霜產生的原因

　　（1）配方規劃不妥：

　　飽滿噴出：常見于硫磺，促進劑，活性劑，防老劑

　　搬遷噴出：常見于加工助劑，防老劑，抗靜電劑

　　硫化系統低分子物質過量應力噴出：常見于無機填料：如碳酸鈣。

　　（2）技術操作不妥：

　　混煉不均構成渙散不良，部分超越飽滿度；

　　煉膠溫度過高，使配合劑部分過量；

　　稱量不精確（多稱，少稱，漏稱，錯稱）；

　　硫化溫度過高，高分子降解構成噴霜；

　　硫化溫度過低，構成反響不完全而發作的欠硫噴霜

　　（3）原材料質量：

　　因產地原料不一樣、制法不一樣、技術不一樣、批量不一樣原材料有很大不同，生膠的組成技術，聚合溫度，催化劑，組成單體等的區別，致使溶解度的不一樣。純度、水分、灰分、pH值、物理性能等發作改變。

　　（4）貯存條件差：

　　配合劑在橡膠中的溶解度通常都是跟著溫度的升降而升降，橡膠貯存時所受的壓力、周圍空氣的濕度以及時刻對配合劑的溶解度也有影響，通常情況下影響不大。可是，若是壓力較大，受壓部位橡膠中的配合劑就會構成晶核，分出于橡膠外表，構成噴霜；若是空氣的濕度過大，橡膠中極性大的配合劑對生膠（非極性）的效果削弱，配合劑溶解度降低，然后致使噴霜；貯存時刻越長，橡膠外表噴霜越顯著，因為貯存環境中空氣的溫度和濕度跟著季節的改變而改變，很容易造成配合劑的溶解度發作改變，然后致使噴霜。

　　（5）橡膠老化

　　橡膠老化會導致硫化膠完好的均衡的網狀結構發生損壞，然后也損壞了橡膠系統內各種配合劑與生膠分子以及配合劑之間的化學或物理的聯系，降低了配合劑在橡膠系統內的溶解度。因而，那些部分處于過飽滿狀況的配合劑便會從橡膠中游離分出，構成噴霜。

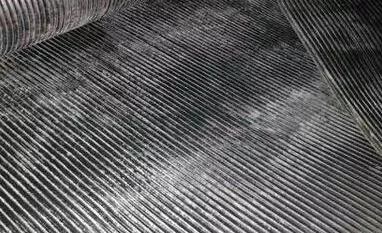

　　噴霜的解決方法

　　除霜劑對某些促進劑及填充劑過量添加或溫度變化造成的噴霜現象有很強的分解力及抑制力。效果持久，可使制品噴霜現象得到消除，且對制品性能不產生影響。同時本品對硅橡膠制品具有明顯的補強效果。
